パフォーマンス力とデータセキュリティ機能

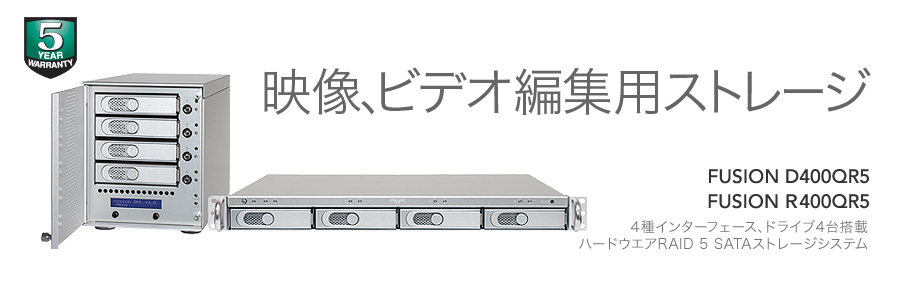

マルチドライブ搭載ストレージシステムを検討する際、全てのドライブをディスクストライピングする事でシステムをeSATAホストコントローラに接続しHDビデオフォーマットで作業する際に必要な高速転送性能を得られる事はご周知のとおりです。ソネットのFusion™ D400QR5デスクトップ型および Fusion R400QR5ラックマウント型SATAストレージシステムは、高速性、信頼性、汎用性を提供します。D400QR5、R400QR5は安全性も提供ーー各機種は高速RAIDコントローラ内蔵、付属のドライブを管理しRAID 5ドライブフォーマットをサポート、うちドライブ1台が故障した際にデータ保護機能を提供します。4~12TBコンフィギュレーションモデルを用意、このストレージシステムでは情報ディスプレイ、稼働状態を知らせるLED、容易なコントロール機能により、ドライブを簡単に設定したり情報の表示内容を指定することができます。

高パフォーマンスとデータ保護

Sonnet Tempo™ SATA E4P PCIeもしくはX4P PCI-XホストコントローラをインストールしたMac®またはWindows® いずれかへRAID 0、RAID 5セットを実装したFusion D400QR5またはR400QR5システムを接続すると、ドライブへのアクセス転送を最大速度(2)にて行うことができます。ドライブをRAID5グループで構築する(ドライブ4台全てのグループメンバディスクをパリティ付きのストライピングで組む)場合、Fusion D400QR5またはR400QR5システム1台につき最高読み速度225 MB/秒、書き速度210 MB/秒のデータスループットを実現。この速度は、DV、HDV、DVCPRO、ProRes 422のマルチストリームや、非圧縮10ビットNTSC videoフォーマットのシングルストリームに対応できるだけの充分なスピードです。さらに、Tempo SATA E4PまたはX4Pコントローラ1枚にFusion D400QR5もしくはR400QR5システムを最大4台接続すると、データスループットが倍増的に増大されます(対応するビデオフォーマットの種類も拡大します)。

ケーブル1本、あらゆるデータ

Fusion R400QR5 Quad Interface Fusion D400QR5およびR400QR5ストレージシステムは4種のインターフェースを搭載しており、筐体からSATAホストコントローラカードへは、ロッキングデータケーブルを1本接続するだけです。この効率的なインターフェース機能によって、パフォーマンスへ影響を与えずにセットアップの手間やケーブル周りの煩雑さを軽減します。コンピュータ側にSATA環境がないという場合は、FireWire® 800、FireWire 400、USBケーブルいずれかと接続し、使用するインターフェースにおいて最大速度にてファイル転送が可能です。ソネットは全てのケーブルを付属していますので、Fusionストレージシステムを箱から取り出したらその場ですぐに接続できます。

quid interface logos



ディスプレイへの情報表示

Fusion R400QR5 DisplayFusion 400QR5ストレージシステムはセットアップ作業やモニタリング作業を容易に行うため、コントロール機能とディスプレイ表示機能を搭載 (R400QR5では背面側に搭載)しています。RAID使用時、ドライブの健康状態 (S.M.A.R.T.、Self Monitoring, Analysis, and Reporting Technology)、ドライブの温度、稼働状況を、ボタンを複数回押してゆくことで表示できます。ステータスLEDインジケータでは、ドライブの接続状況、活動状況、ドライブの故障状況を即座に把握できます。

2つのシステムの静かな駆動音

Fusion D400QR5は、交換可能なファンモジュールを1基搭載しており、使用時の温度上昇を抑制します。筐体で使用される一般的なファンに比べ約80%の静音効果があるファンのため、静かさを求められる環境での使用に最適なシステムです。高さわずか4.4cmの1Uラックマウント型FusionR400QR5システムエンクロージャも、殆どの種類のサーバラックだけでなく机上にも設置が可能です。R400QR5では静音ファンを4基使用しておりD400QR5と同様に雑音に敏感な環境に最適です。

主な特長

高パフォーマンス、データ保護:1TB ドライブ4基で構成されたRAID 5セットの場合、データ保護時におけるデータ転送速度はeSATA使用時において読み最大225 MB/秒、書き210 MB/秒

RAID 5 内蔵:ハードウエアRAIDコントローラ内蔵によりドライブのRAID 5 コンフィギュレーションをサポートし、コンピュータ側にRAIDコントローラカードをインストールする必要はありません

4種類のインターフェースをケーブル1本で接続:eSATA、FireWire 800、FireWire 400、USB 2.0インターフェースから選択、コンピュータにケーブル1本で接続

情報表示ディスプレイとLEDインジケータ:稼働状況を即座に把握

シンプルな設定方法:統合型コントロールにより、使用するインターフェースの種類に関わらず、パフォーマンス、データセキュリティの必要性に応じてRAIDモードを選択可能

静音ファン:低ノイズ仕様のファン採用、Fusionストレージシステムは静かさが求められる環境での使用に最適

4TB、8TB、12TBコンフィギュレーション

eSATA、FireWire 800、FireWire 400 およびUSBケーブル付属

Sonnet Tempo™ SATA PCI-X、PCIe、ExpressCard/34ホストコントローラとの互換性

RoHS準拠



静音性
Fusion D400QR5ストレージシステムは、Vantec Stealth™ ファンを採用しており超静音でユーザによる交換が可能なファンモジュールを搭載しています。従来のドライブケース用ファンと比較して80%ものノイズが抑えられ、静かさが求められる環境での使用に最適です。Fusion R400QR5は低ノイズ仕様のファン4基を使用、雑音に敏感な環境下にこのラックマウント型システムはデスクトップ型システム同様最適な選択です。

安定した接続性
Fusion D400QR5、R400QR5エンクロージャは、両端を安全に施錠できるコネクタのSonnet のロック機能付きeSATAデータケーブルとSonnet Tempo SATA E4P(またはX4P)SATAホストコントローラとを、しっかりと接続します。

原動力

Fusion D400QR5、R400QR5ストレージシステムでは、とりわけRAIDグループ環境下での卓越したパフォーマンス性、エラー処理性、信頼性を考慮し、Sonnet認定のデスクトップ用ドライブを採用しています。これらのドライブは何時間にもわたるソフトエラーや振動などその他の信頼性の判断基準となる検証が行われ、安定性が最も高いドライブのみが検証に合格し、これら合格したドライブで構成される事により信頼性に優れたSonnet Fusionストレージシステムが誕生します。

優れた汎用性

Fusion D400QR5ならびにR400QR5ストレージシステムは優れた柔軟性と相互運用性を特徴とし、様々なOSおよび編集ソフトの使用環境に最適です。これらのFusionストレージシステムはMac OS® X、Windows® Vista、Windows XP(4)、Windows Server 2008、2003、およびLinuxに対応。AJAやBlackmagic Design、Matrox、Bluefish444などのキャプチャカードや Apple® Final Cut Pro®やAdobe® Premiere® Proなどの主流のビデオ編集ソフトと互換性があります。



製品型番
FUS-D4QR5-0TB Fusion D400QR5-0TB
FUS-D4QR5-4TB Fusion D400QR5-4TB(1)(5)
FUS-D4QR5-8TB Fusion D400QR5-8TB(5)
FUS-R4QR5-12TB Fusion R400QR5-12TB(5)
FUS-R4QR5-0TB Fusion R400QR5-0TB
FUS-R4QR5-4TB Fusion R400QR5-4TB(5)
FUS-R4QR5-8TB Fusion R400QR5-8TB(5)
FUS-R4QR5-12TB Fusion R400QR5-12TB(5)
ハードウエア
製品保証 5年間
外付けコネクタ eSATA、2 × FireWire 800、FireWire 400、Mini-USB 2.0
ドライブへの対応 対応ドライブ一覧表
データ転送速度 最高225 MB/秒、ただしドライブ、インターフェース(2)、設定内容により変化
ビデオフォーマットへの対応 非圧縮10ビット NTSC HD、DV、HDV、DVCPRO、非圧縮SD
ドライブコンフィギュレーションへの対応 ハードウエアRAID 0、5(3)
電源 ユニバーサル180W、100〜240V AC、50〜60Hz
動作時温度 (D400QR5) 0℃~+35℃
寸法 (D400QR5) WxDxH: 14.9 x 28.5 x 19.0 cm
寸法(R400QR5) WxDxH: 43.8 x 41.9 x 4.4 cm
重量 (D400QR5) ドライブ搭載時:6.7 kg、非搭載時:4.1 kg
重量 (R400QR5) ドライブ搭載時:8.3 kg、非搭載時:5.8 kg
ノイズ
  • Fusion D400QR5: 40 dBA
  • Fusion R400QR5: 41 dBA
  • (静寂時のオフィス: 40~50 dBA)
製品と付属品
  • ディスクエンクロージャ
  • 3.5インチドライブモジュール4基
  • ロッキングeSATAケーブル1本
  • FireWire 800ケーブル1本
  • FireWire 400ケーブル1本
  • USBケーブル1本
  • 電源コード
  • ユーザガイド


製品の仕様は予告なく変更される場合があります

Mac Logo Windows Logo Linux Logo roHS Logo









OSとの互換性

プラットフフォーム非依存ーーMac、Windows(4)、Linuxコンピュータ対応

ハードウエアとの互換性

AJA、Blackmagic Design、Matrox、Bluefish444

ビデオ編集アプリケーション互換性

Apple Final Cut Pro、Adobe Premiere Pro

技術情報

  1. ハードドライブメーカーおよびOS X 10.6では 1ギガバイトを1,000,000,000 とみなしていますが、多くのコンピュータオペレーティングシステムでは、バイトを 1,073,741,824 ()で割った数字がギガバイトと計算処理されています。この相違により、メーカーが1000GBと謳うハードディスクがオペレーティングシステムでは容量が915GBと認識されることがあります。
  2. Fusion D400QR5およびR400QR5ストレージシステムをeSATAインターフェース経由でコンピュータに接続する場合、高パフォ―マンスのためには、SonnetのTempo SATA E4P(PCI Expressスロット搭載のコンピュータ用)やTempo SATA X4P(PCI-Xスロット搭載のコンピュータ用)、Tempo SATA Pro ExpressCard/34 (ExpressCardスロット搭載のノートブックコンピュータ用)などのポートマルチプライヤ対応SATAホストコントローラが必要です。
  3. Windows下でのRAIDボリューム作成はダイナミックディスクストレージが必要で、Windows Server 2008 R2、Windows Server 2003 SP1、Windows 7 Professional、Enterprise/Ultimate (32/64ビット版)、Windows Vista Enterprise/Ultimate(32/64ビット版)、Windows XP Professional(32/64ビット版)にて選択可能なフォーマットオプションです。2TB以上のRAIDボリュームの作成には以下のいずれかの条件を満たしてください:NTFSフォーマット後、最大2TBまでのボリュームを作成してから、ボリューム同士を連結(仮想チェーンでリンクする)します。または、GPTフォーマットを使用します。GPTフォーマットのドライブおよびボリュームはWindows XP Professional全バージョンおよびまたはWindows Server 2003 SP1の32ビット版では不可視となります。
  4. 適用済のFusion D400QR5/R400QR5のSonnetからの出荷は2011年4月12日以降です。
  5. Fusion D400QR5/R400QR5の4、8、12TBの全ての機種に搭載されてるハードドライブは、ビデオ編集アプリケーション対応の検証済みドライブであることを確認した上で出荷しています。これらのドライブは「approved for video editing(ビデオ編集対応済ドライブ)」として「Drive Compatibility Matrix」(対応ドライブ一覧表http://www.sonnettech.com/support/harddrivematrix/index.html)にて確認できます。



製品イメージ 製品名 製品型番 備考
Fusion RAID Drive Module Fusion 500GB RAIDドライブモジュール FUS-RM-0500GB Fusion D400QR5/R400QR5対応、予備のドライブモジュール
Fusion 750GB RAIDドライブモジュール FUS-RM-0750GB Fusion D400QR5/R400QR5対応、予備のドライブモジュール
Fusion 1TB RAIDドライブモジュール FUS-RM-1000GB Fusion D400QR5/R400QR5対応、予備のドライブモジュール
Fusion 1.5TB RAIDドライブモジュール FUS-RM-1500GB Fusion D400QR5/R400QR5対応、予備のドライブモジュール
Fusion 2TB RAIDドライブモジュール FUS-RM-2000GB Fusion D400QR5/R400QR5対応、予備のドライブモジュール
Fusion Quiet Fan Module Fusion 静音ファンモジュール FUS-XFAN Fusion D400QR5対応、予備のファンモジュール
Fusion Rack Slide Set Fusionラックスライド (17.5-21") FUS-RSS-P Fusion R400QR5対応 ラックマウントスライドレールキット(17.5-21インチラック)
Fusionラックスライド (23-26.5") FUS-RSS-S Fusion R400QR5対応 ラックマウントスライドレールキット(23-26.5インチシャシー)
Fusion ラックスライド (27-30.5") FUS-RSS Fusion R400QR5対応 ラックマウントスライドレールキット(27-30.5インチシャシー)
Fusion ラックスライド (29-32.5") FUS-RSS-L Fusion R400QR5対応 ラックマウントスライドレールキット(29-32.5インチシャシー)




レビュー
Expert Reviews Rating

Sonnet Fusion D400Q Review
"Whether you want to connect using USB 2, FireWire 400, the higher-speed FireWire 800, or eSATA (external SATA), this drive has what you need. You're unlikely to swap back and forth a lot, but it does mean that you can connect it to any machine you like. This is really best used with an eSata PCI card, as that's what will give you the best performance. But if you need to connect to another Mac using either flavour of FireWire or even USB, you're free to do so…

…The fan in the device was noticeable only in its silence; it was exceptionally quiet when in use, so it should do well in quiet offices. The Fusion D400Q is an excellent choice for anyone who needs high-speed data transfer, both in bursts and sustained streams."
