HD編集に最適なパフォーマンス

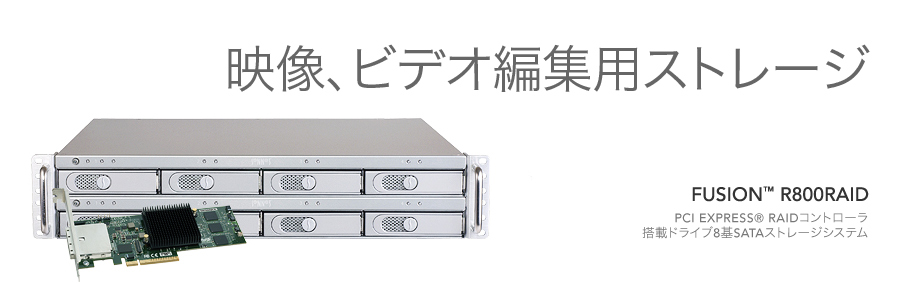

１台での編集作業でも或は複数の編集用ワークステーションで行う場合でも、HD編集には高速で信頼性能の高いストレージが必要です。SonnetのFusion™ R800RAIDストレージシステムは飛躍的なパフォーマンス、定評あるデータ安全性そして経済的に業務を行えるラック マウント タイプ ディスクアレイです。数々の受賞に輝いたFusion R800RAID 2Uラックマウントシステムは、パフォーマンス、耐故障性、拡張性能がいずれも必須な業務環境に合わせて設計されました。このストレージシステムは、データ保護機能（耐障害性）と同時に非圧縮HDが容易に扱える高速性能を提供、柔軟にあらゆるワークフローに合わせた作業環境に対応します。

現実的な使用環境 (断片化したドライブ、使用率85％)において、ドライブのフォーマットをRAID 5グループ (8台全てのグループメンバに対しパリティ付きストライプ設定)で構築した場合、Fusion R800RAIDは 2K (2048 x 1556) LOG RGB 1ストリームのキャプチャと再生が可能です。このシステムは、最大690 MB/秒の速度を達成(AJA Kona 1080HDテスト値)。10ビット 1080 4:4:4 HDでは1ストリーム、ProRes 422、非圧縮 8ビット 1080 HD、DV、HDV、DVCPRO、各ビデオフォーマットではマルチストリーム編集を快適に行なえるスピードが得られます。

Fusion 800RAID システムにおいて、ドライブを RAID 4、RAID 5、RAID 6、またはDVRAID™ (これはパリティRAIDで見られるパフォーマンスの低下なしにディスクに障害が発生した場合に保護するATTOの技術)グループにフォーマットすると、ドライブ１台が故障した際、e-mail告知を含む、視覚的、聴覚的な警告が設定可能です。ドライブが故障した時、ドライブを交換可能、数時間でRAIDグループのリビルドができますが、リビルドの読み込みパフォーマンス最大化に優先度を置いて、別作業を行いながらRAIDグループのリビルドをバックグラウンドで継続することもできます。

柔軟性能を内蔵

純粋な高速性能、最強の冗長性能、または双方のバランス性能――Fusion 800RAIDシステムは、純粋な高速性能のRAID 0、最大冗長性能のRAID 1、バランス型のRAID 4 (DV RAID)、5、6、10、また、JBODも対応します。このシステムはホットスペア機能までもサポート――RAIDグループを構築すると、ドライブが故障した際にあらかじめ指定したホットスペア用ドライブとバックグラウンドで自動的に交換されます。この柔軟性はスイッチを介さず提供されているため、シンプルにコンフィギュレーションユーティリティを使用して業務のワークフローに合わせたセットアップ内容へと最適化することができます。

頭脳と体力

Fusion 800RAIDストレージシステムの心臓部は、Sonnet PCI Express® RAIDコントローラです。最新のIntel® IOP348 RAIDプロセッサを採用、オーバーヘッドが発生している場合でも全てのドライブのスループットを維持します。Sonnet、PCI Express RAIDコントローラは、256MBのECC保護 (Error Correcting Code：誤り訂正符号)RAMを搭載し、ディスクの使用容量が限度に近づいた際、データストリームの読み込みエラーを防ぎます。



主な特長

ストレージシステムのコンプリートモデルには、筐体、RAIDコントローラカード、ドライブモジュール、ケーブル、ソフトウエアが含まれます。

8TB、16TB、24TB(1)コンフィギュレーション

最高読み込み速度690 MB/秒、書き込み677 MB/秒(RAID 5構築時)

Windows XP 32ビット版のボリュームサイズによる制限を克服し、最大16TBのボリュームに完全対応

ユニバーサル100～240V、50/60Hz電源

ドライブアクティビティ、ドライブ接続状態、電源LEDインジケータ

静音ファン

RoHS準拠



Filmmaking Central Podcast

プロデューサー／ディレクター デビッドバサルト氏による、ソネットテクノロジーズ社CEO ロバートファーンズワースへのSonnet Fusion RAIDストレージシステムに関してのインタビュー ポッドキャスト。

FMC Podcast Episode 11, 2008. 時間: 11:36。iTunes®にてこのポッドキャストを 購読する。

原動力

FusionストレージシステムにはEnterprise/RAIDエディションのハードドライブ(2)が採用されています。特にRAIDグループ下での利用時における、卓越したパフォーマンス、エラー処理、そして信頼性の高さを考慮し選抜されたものです。これらのドライブは、何時間にもわたって繰り返し行われるソフトエラー、振動、信頼性を確立する為の厳しいテストを行い、この検証にパスしたドライブとRAID最適化の為の特別のファームウエアと共に信頼性の高いFusion ストレージシステムが形成されます。

優れたパフォーマンス

Fusion 800RAIDシステムは、様々なOS、編集アプリケーション、出力要求といった柔軟性と互換性が求められる混在環境で使用するのに最適です。Mac OS® X、Windows®およびLinuxをサポートしています。また、AJAやBlackmagic Design、Matrox、Bluefish444などのキャプチャカードや Apple® Final Cut Pro®やAdobe® Premiere® Proなど主流のビデオ編集アプリケーションと互換性があります。
Part No.
FUS-R8MR-0TB Fusion R800RAID 0TB
FUS-R8MR-8TB Fusion R800RAID 8TB
FUS-R8MR-16TB Fusion R800RAID 16TB
FUS-R8MR-24TB Fusion R800RAID 24TB
ハードウエア
製品保証 ５年間
外付け接続

筐体：mini-SAS２基
カード：Infinibandマルチレーン２基
対応ドライブ ドライブ対応一覧
データ転送速度 最大690 MB/秒、使用するインターフェースとコンフィギュレーションによる
対応するドライブコンフィギュレーション ハードウエアベースのJBOD、RAID 0、1、4、5、6、10
対応ビデオフォーマット 2K (2048 x 1556) LOG RGB、10ビット1080 4:4:4 HD、非圧縮8ビット1080i HD、ProRes 422、DV、HDV、DVCPRO、非圧縮SD
電源 300W、100-240V、50/60Hzユニバーサル電源
稼働中温度 0℃〜+35℃
寸法(D800RAID) WxDxH: 14.9 x 45.4 x 32.7 cm
寸法(R800RAID) WxDxH: 43.8 x 41.9 x 8.8 cm
重量(D800RAID)

13.5kg
重量(R800RAID) 16.3kg
ノイズ

Fusion D800RAID：41 dBA
Fusion R800RAID：41 dBA
(静寂時のオフィス：40-50 dBA)
製品と付属品
  • ディスクエンクロージャ（筐体）
  • Sonnet RAIDコントローラ
  • マルチレーンケーブル２本
  • 3.5インチドライブモジュール８基
  • 電源コード
  • ソフトウエアCD
  • ユーザガイド











OS互換性

Mac OS X Version 10.4.8+

Windows 7、Vista®、Server 2008、Server 2003、XP Pro

Linux (RedHat ES 3、4／Suse RedHat ES 3、4／Suse Linux 9、9.1、9.2、9.3、10、10.1)、および下記アーキテクチャ（i386; x86_64［AMD64、Intel EM64T］）


ハードウエア互換性

x4、x8レーンのPCI Expressスロット(2)搭載のMac、Windows、Linuxコンピュータ


テクニカルノート

  1. ハードドライブメーカーおよびOS X 10.6では 1ギガバイトを1,000,000,000 とみなしていますが、多くのコンピュータオペレーティングシステムでは、バイトを 1,073,741,824 (230)で割った数字がギガバイトと計算処理されています。この相違により、メーカーが1000GBと謳うハードディスクがオペレーティングシステムでは容量が915GBと認識されることがあります。
  2. PCIe 2.0スロットのSonnet RAIDコントローラの対応には、ファームウエアバージョン11以降、ドライババージョン2009_01_26以降が必要となります。


製品の仕様は予告なく変更される場合があります。


Mac OS LogoWindows Logo Linux LogoroHS Logo

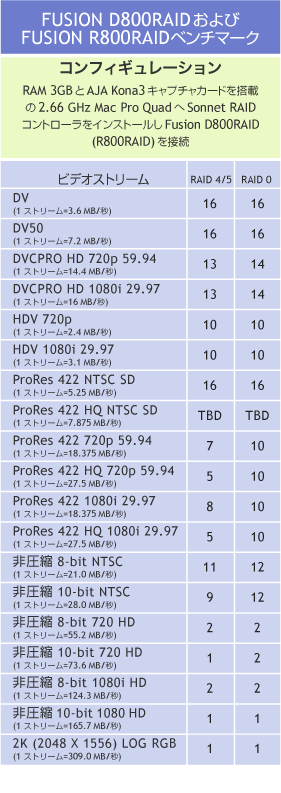

Fusion D800RAID／Fusion R800RAIDベンチマーク


コンフィギュレーション：Sonnet Tempo RAIDコントローラを3GB RAM、AJA Kona3キャプチャカード搭載のクアッド2.66 GHz Mac Pro へインストールし、1TBドライブ8基でRAIDを構築したFusion D800RAID (R800RAID)を接続

ビデオフォーマット

ストリーム数

RAID 4/5

RAID 0
DV
(1ストリーム=3.6 MB/秒)

16

16
DV50
(1ストリーム=7.2 MB/秒)

16

16
DVCPRO HD 720p 59.94
(1ストリーム=14.4 MB/秒)

13

14
DVCPRO HD 1080i 29.97
(1ストリーム=16 MB/秒)

13

14
HDV 720p
(1ストリーム=2.4 MB/秒)

10

10
HDV 1080i 29.97
(1ストリーム=3.1 MB/秒)

10

10
ProRes 422 NTSC SD
(1ストリーム=5.25 MB/秒)

16

16
ProRes 422 HQ NTSC SD
(1ストリーム=7.875 MB/秒)

TBD

TBD
ProRes 422 720p 59.94
(1ストリーム=18.375 MB/秒)

7

10
ProRes 422 HQ 720p 59.94
(1ストリーム=27.5 MB/秒)

5

10
ProRes 422 1080i 29.97
(1ストリーム=18.375 MB/秒)

8

10
ProRes 422 HQ 1080i 29.97
(1ストリーム=27.5 MB/秒)

5

10
Uncompressed 8-bit NTSC
(1ストリーム=21.0 MB/秒)

11

12
Uncompressed 10-bit NTSC
(1ストリーム=28.0 MB/秒)

9

12
Uncompressed 8-bit 720 HD
(1ストリーム=55.2 MB/秒)

2

2
Uncompressed 10-bit 720 HD
(1ストリーム=73.6 MB/秒)

1

2
Uncompressed 8-bit 1080i HD
(1ストリーム=124.3 MB/秒)

2

2
Uncompressed 10-bit 1080 HD
(1ストリーム=165.7 MB/秒)

1

1
2K (2048 X 1556) LOG RGB
(1ストリーム=309.0 MB/秒)

1

1

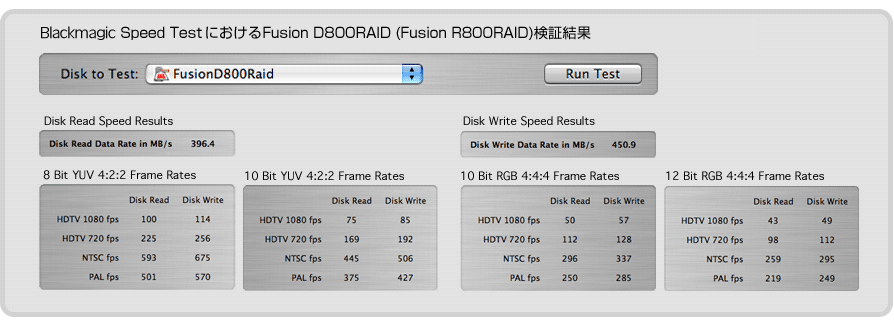

Fusion D800RAID/RAID 5 (Fusion R800RAID/RAID 5)におけるBlackmagic Designディスクスピードテスト結果

Blackmagic Disk Speed Test for Fusion D800RAID/RAID 5 (and Fusion R800RAID /RAID 5)

Blackmagic Designディスクスピードテストは500GBハードドライブを使って行われました。

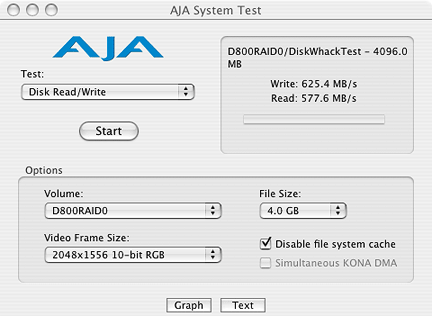

Fusion D800RAID (Fusion R800RAID)におけるAJAディスクスピードテスト結果

AJA Disk Speed Test for Fusion D800RAID (and Fusion R800RAID)

ストリームカウントテストについて:
現実的なテスト環境を用意することで実際に近い結果を提供。検証テストには、キャプチャ、削除、キャプチャ、レンダリング、といった実際のプロジェクトで行われる数週間の使用期間を経た、断片化したドライブで使用率85％のドライブを使用します。Sonnetのストリームカウント値は、日々使用してパフォーマンスの低下気味になった状態の値を表しています。殆どのストレージシステムは購入当初は良い状態で使えますが実際の実力は使い込んだ状態で分かるものです。Fusion ストレージシステムは期待に応えられる製品です。
Product image 製品名 製品型番 説明
Fusion RAID Drive Module Fusion 500GB RAIDドライブモジュール FUS-RM-0500GB Fusion D800RAID／R800RAID用ドライブモジュールスペア
Fusion 750GB RAIDドライブモジュール FUS-RM-0750GB Fusion D800RAID／R800RAID用ドライブモジュールスペア
Fusion 1TB RAIDドライブモジュール FUS-RM-1000GB Fusion D800RAID／R800RAID用ドライブモジュールスペア
Fusion 1.5TB RAIDドライブモジュール FUS-RM-1500GB Fusion D800RAID／R800RAID用ドライブモジュールスペア
Fusion 2TB RAIDドライブモジュール FUS-RM-2000GB Fusion D800RAID／R800RAID用ドライブモジュールスペア
Fusion 3TB RAIDドライブモジュール FUS-RM-3000GB Fusion D800RAID／R800RAID用ドライブモジュールスペア
Fusion Quiet Fan Module Fusion静音ファンモジュール FUS-XFAN Fusion D800RAID用ファンモジュールスペア
Fusion Rack Slide Set Fusionラックスライドセット(17.5-21インチ) FUS-RSS-P Fusion R800RAID用ラックマウント型スライドレイルキット (17.5-21インチラック)
Fusionラックスライドセット(23-26.5インチ) FUS-RSS-S Fusion R800RAID用ラックマウント型スライドレイルキット (23-26.5インチラック)
Fusionラックスライドセット(27-30.5インチ) FUS-RSS Fusion R800RAID用ラックマウント型スライドレイルキット (27-30.5インチラック)
Fusionラックスライドセット(29-32.5インチ) FUS-RSS-L Fusion R800RAID用ラックマウント型スライドレイルキット (29-32.5インチラック)
Locking eSATA cable Infiniband／マルチレーンSAS 1m cable TCB-NSAS-1M
Infiniband／マルチレーンSAS 2m cable TCB-NSAS-2M

レビュー
HD Magazine Rating

Sonnet Fusion D800RAID vs CalDigit HDPro
"The Sonnet Fusion D800RAID takes a different approach to its interface to the Mac, but is otherwise pretty similar to the CalDigit. Instead of a direct PCI Express connection, the Sonnet comes with an ATTO PCI Express to SAS (Serial Attached SCSI) RAID controller card. This has two cables to the rack of discs – again with very sturdy, locking connectors. The cable length is a little shorter than that of the CalDigit, though, on the plus side, its fan is a lot quieter – I’d be looking for places to muffle the CalDigit but I’d be happy to have the Sonnet next to the desk…"

MacVideo Rating

The Sonnet D800RAID: Speed and Safety
"Business has been extremely busy so I decided to look into a higher capacity RAID…Enter a local reseller and the Sonnet Fusion D800RAID. A neighborhood guy, John Ladle of HD-Sales, brought it to my attention as we were talking about the AJA IO HD over lunch. He told me about a SATA RAID that was fast, reliable and relatively low cost. It sounded a tale too fantastic to be true, but he was insistent.

I told him that there was no way I would touch an unprotected SATA RAID as the last time I worked with one was 'ulcerific.' He then informed me that the D800 RAID had RAID 0,1,4 and 5 (among others) and it came bundled with an ATTO card. Wow, he had my ear…

Right out of the box the D800RAID looked to be a winner…It has the speed and reliability that is crucial to my business and at a price that won’t break the bank."

Videography Rating

In Review: Sonnet Fusion R800
"I began by digitizing a lot of 1080/60i clips from a Sony PWM-EX1's SDI output for a documentary project I'm working on, using the ProRes 422 HQ codec. That proved to be no stress on the system whatsoever, needless to say. In edit mode, I stacked up 4 HD layers for a composite and threw a title on top, and still all played in sync with the stereo soundtrack with no rendering. Even adding a few more stereo audio layers didn't bog down the RAID. A RAID 0 configuration yields about 50 to 60 percent better performance, but at the potential cost of losing everything if a drive goes down…

Sonnet's Fusion R800 RAID is solidly built of Enterprise-grade materials and drives, backed by a [five]-year limited warranty. The system is easy to install, configure, use, and maintain, and performs to high standards of fast transfer rates whether full or empty or somewhere in between. "
