小型の筐体、優れたパフォーマンス



Fusion F2 with MacBook Proスピード、信頼性、耐久性、利便性――これらの要素はロケ先等での映像、ビデオの撮影用ストレージの必須条件です。軽装備で現場に向かう場合には、ソネットFusion™ F2ポータブル型RAID SATAストレージシステムをお勧めします。1.5 TB(1)のストレージ容量が小型筐体の中に収納されています。F2に搭載された２基のeSATAポートから現時点においてFireWire®の２倍の速度（最大時）のパフォーマンスを提供します。
Fusion F2をソネットのTempo™ SATA Pro ExpressCard/34、Qio™ プロフェッショナルユニバーサルメディアリーダー等SATAホストアダプタ経由で接続する際、ノートブックコンピュータのFireWire 800ポートを、AJA™ ビデオシステム ioHDを使う際に必要なFireWire帯域幅確保の為に空けておくことができます。Fusion F2は、スタイリッシュで静音、エネルギー効率に優れています。ドライブが並列に設置されており冷却のための金属ケースの表面積を増大し、ファンの必要性がありません。またバスパワー対応製品で電源系統のない場所においても使用可能です。

可搬性の高いRAIDストレージ

Fusion F2 In HandMacBook® Proに装着したTempo SATA Pro ExpressCard/34アダプタのeSATAポートへFusion F2を接続し、ドライブをRAID 0ストライピングボリュームで構築した場合、小型のFusion F2の読み／書きの持続的なデータ転送速度は190 MB/秒で、マルチストリームのProRes 422 (HQ)を扱えます。FireWire 800経由で接続した２基１対にした場合の 66 MB/秒の低速なパフォーマンスのストレージと比べればその差は一目瞭然です。Fusion F2ではノートブックで編集作業する際、圧縮ビデオ形式においてより多くのストリームのキャプチャ、再生を行うことができます。ドライブ構成 RAID 1 ミラーボリュームのFusion F2であればAJA ioHDからApple ProRes 422 (HQ) Fedをキャプチャできます。RAID 1ミラードライブのデータ保護モードでは、Panasonic® P2やSony® SxS Pro、または同系列規格のメモリーカードから安全にデータ転送できます。 MacBook ProとFusion F2システムでキャプチャした素材を現場で確認できるため、ロケ先等でメモリーカードのデータ消去や再利用を安心して行なえます。

2つのデータ接続

Fusion F2は各3 Gb/秒のeSATAデータポートを2基搭載しています。SATAドライブ／F2筐体間にブリッジチップが介在しないため、直接続で、速度低下を起こさずに最高速度での転送が可能です。

電源確保の選択肢

Fusion F2の電源供給は、コンピュータのFireWire(3)ポート1基から付属のアダプタケーブルを用いて確保できます。または、付属の15cm長の電源ケーブルをSonnet Qioへ直接続して確保できます。野外ロケ等、長時間の使用には、Sonnet F2はTekkeon社「myPower ALL」8～19V仕様のバッテリー全機種と互換性がありますが、容量56 Wh(ワット時)、最大9時間の駆動時間を可能にするMP3450i モデルの使用を推奨しています。さらに別の電源供給の方法には、FireWireデバイス、バスパワー対応のハブ、Sonnetの海外用電源アダプタ等が挙げられます。

原動力

Fusion F2は、スピード、パワー消費、信頼性のベスト・バランスで最適化された、750GB、7,200 RPM 2.5インチドライブ2台搭載の高パフォーマンスなモバイルハードドライブを採用しています。この高性能ドライブでは、他のモバイルハードドライブ（１プラッターにより大きいデータを抱える）に比べ面密度が優れており、3 Gb/秒 SATA インターフェースにより優れたパフォーマンスを提供します。現時点においてモバイル型2.5インチハードディスクの最速のデータ転送速度を提供、さらにFusion F2のドライブは静音性と耐久性に極めて優れており、Fusion F2のドライブは、外出先のスタジオにノートブックを持ち込んで業務を行うような場合に最適な組み合わせです。

主な特長

超ポータブル――15.0cm x 15.7cm x 1.8cmのアルミニウム筐体内に搭載された2.5インチSATAドライブ２基はバスパワー対応で抜群の可搬性

際立つ高速性能――Fusion F2をRAID 0ボリュームにフォーマットの場合、データ転送速度は最高190 MB/秒（読み/書き）を提供。この値はFireWire 800ドライブ２基と比較し2倍以上ものスピードに相当

ロケに最適――Fusion F2はSATAデータインターフェース搭載し、ノートブックのFireWireバスを占領してしまうポータブルビデオキャプチャシステムとの併用に最適なストレージです

耐久性と信頼性――両ドライブは個々に振動の影響を受けず、フレーム飛びの原因とされるソフトエラーを引き起こす振動の干渉による影響を軽減

冷却力と静音性――熱発散効率に優れたファン非搭載の設計により、青LEDの点灯なしにはFusion F2が稼働していることにきっと気づかないほどかすかな駆動音

RoHS準拠

Sonnet Tempo SATA Pro ExpressCard/34、Tempo SATA E4P、Tempo SATA E2P ホストコントローラに対応。また、Sonnet Qioプロフェッショナルユニバーサルメディアリーダに対応


Qioとの併用に最適

Fusion F2 with QioFusion F2は、輝かしい受賞を受けたSonnet Qioプロフェッショナルユニバーサルメディアリーダーに最適なストレージソリューションです。共に小型で同一の設置面積を持つFusion F2とQioは、それぞれ上に積み重ねての設置が可能。さらに、F2を直接Qioに接続し付属の短寸ケーブルを使用することにより、雑然としたケーブル周りをすっきりとさせ、さらに、別途F2への電源を確保する必要性からも開放されます。

耐久性

Fusion F2は既存のポータブルドライブソルーションにとってかわる高パフォーマンスと優れた信頼性を生み出しました。頑強なアルミ製筐体の内側は各ドライブが耐振動性を考慮し設置されており、運搬中の振動からドライブを保護するだけでなく、使用時にコマ落ち（フレーム飛び）の原因となるソフトエラーを引き起こす振動による干渉を事実上軽減します。

優れた汎用性

Fusion F2はオフィスやロケ先での使用に理想的です。Fusion F2が提供する柔軟性と相互運用性により、様々なオペレーティングシステムや編集アプリケーション、出力時の要求に応えます。Fusion ストレージシステムはMac OS® X、Windows® 7、Windows Vista®、Windows XP Professional、Linux®に対応。AJA、Blackmagic Design、Matrox、Bluefish444のキャプチャカードに対応し、Apple® Final Cut Pro®、Adobe® Premiere® Proを含む主流のあらゆる映像、ビデオ編集用アプリケーションにおいて使用できます。

Fusion F2 Editing Workstation

ソネットFusion F2はノートブックでのビデオ編集業務に最適なポータブル型ドライブ２基搭載RAID SATAストレージシステムです。


製品型番
FUS-F2-1500M7 Fusion F2 1.5TB, 7200RPM
ハードウエア
製品保証 5年間
外付けコネクタ eSATA２基、3.5 mm電源(4)
データ転送速度 最大200 MB/秒、但し使用するインターフェースおよびコンフィギュレーションに依る
対応ドライブコンフィギュレーション JBOD、ソフトウエアベースのRAID 0、1
対応ビデオフォーマット XDCAM HD、ProRes 422、ProRes 422 (HQ)、HDV 720p30、HDV 1080i60、DVCPROHD 720p60、DVCPROHD 1080i60、DV50、DV25、8-bit NTSC、10-bit NTSC、ProRes 422 HD、ProRes HD (HQ)
電源 最小値12VDC(3)、最小値9V、 最大値24V
稼働中温度 0℃-40℃
寸法 WxDxH: 14.9×15.7×1.8 cm
重量 0.55 kg
ノイズ

Fusion F2: 35 dBA
(MacBook Pro: 35 dBA)
(個室のオフィス: 40 dBA)
(TV局内: 30 dBA)
製品と付属品
  • 2.5インチハードドライブ２基搭載筐体
  • 1m長eSATAデータケーブル２本
  • 15cm長eSATAデータケーブル２本
  • 1m長FireWire 400／3.5mm電源ケーブル１本
  • 15cm長3.5mm／3.5mm電源ケーブル１本
  • スリップケース
  • FireWire 800-to-FireWire 400アダプタ１本
ユーザガイド











互換性

プラットフォーム非依存――対応するホストバスアダプタがインストールされたMac®、Windows(2)、Linuxコンピュータに対応

テクニカルノート

  1. ハードドライブメーカーでは GB を 1,000,000,000 バイト = 109バイトと定義して算出してあります。コンピュータのオペレーティングシステムではGBを（ディスク容量、ファイルサイズ、システムRAMに関わらず) 1,073,741,824 バイト= 230バイトとして算出。この認識の差異は、しばしば混同の原因となっています。F2で私たちが採用するハードディスクは、メーカーサイドでは320 GB (ギガバイト) = 320 x 109 = 320,000,000,000 バイトと見なし、一方、オペレーティングシステムサイドからは、298 GB (ギガバイト) = 298 x 320 = 320,000,000,000 バイトという結果が報告されています
  2. WindowsのRAID ボリューム作成ではダイナミックディスクストレージが必要です。フォーマットオプションとしてWindows Server 2008 R2、Windows Server 2003 SP1、Windows 7 Professional (Enterprise/Ultimate；32、64ビット版)、またはWindows Vista Enterprise/Ultimate (32、64ビット版)、Windows XP Professional (32、64ビット版)が利用できます。
  3. コンピュータのFireWire 800/400ポート (FireWire 800アダプタ付属) または別途接続したFireWireハブの電源から、もしくはSonnet Qioの出力ポートから電源供給を受けられます。さらに、別途接続したF2海外用電源アダプタ、再充電用バッテリーパックからも電源供給を受けられます。
  4. コネクタサイズ：3.4 mm (OD) x 1.3 mm (ID) x 10 mm (L)


製品仕様は予告なく変更される場合があります。


Mac OS LogoWindows Logo Linux Logo eSATA Logo roHS Logo

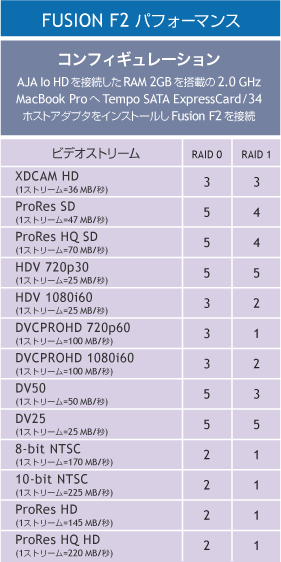

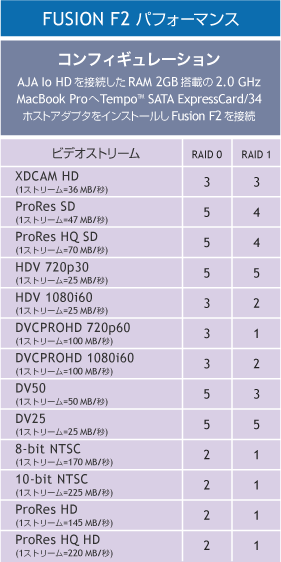

Fusion F2 パフォーマンス


コンフィギュレーション：Fusion F2 1TB, 7200 RPM connected to Sonnet Tempo™ SATA Pro ExpressCard/34 host adapter installed in a 2.0 GHz MacBook Pro with 2GB of RAM, and an AJA Io HD connected.

ビデオストリーム

RAID 0

RAID 1
XDCAM HD
(1ストリーム=35 Mb/秒)

4

3
ProRes SD
(1ストリーム=47 Mb/秒)

7

4
ProRes HQ SD
(1ストリーム=70 Mb/秒)

7

4
HDV 720p30
(1ストリーム=25 Mb/秒)

8

5
HDV 1080i60
(1ストリーム=25 Mb/秒)

5

2
DVCPROHD 720p60
(1ストリーム=100 Mb/秒)

4

2
DVCPROHD 1080i60
(1ストリーム=100 Mb/秒)

4

2
DV50
(1 strm=50 Mb/秒)

8

4
DV25
(1ストリーム=25 Mb/秒)

8

5
8-bit NTSC
(1ストリーム=170 Mb/秒)

3

1
10-bit NTSC
(1ストリーム=225 Mb/秒)

3

1
ProRes HD
(1ストリーム=145 Mb/秒)

3

1
ProRes 422 HQ HD
(1ストリーム=220 Mb/秒)

3

1



パフォーマンステスト

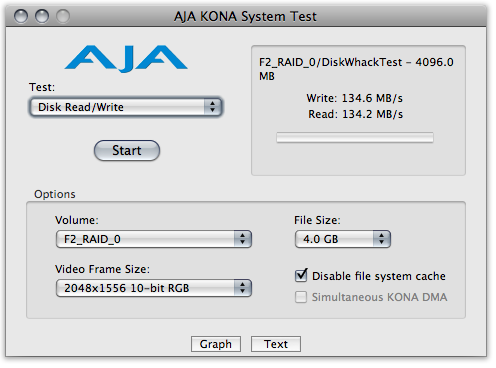

Fusion F2 RAID 0 Speed Chart

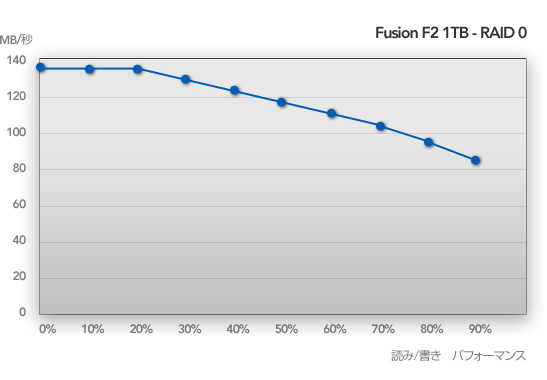

読み／書きパフォーマンス

Fusion F2 1.5TB, 7200 RPM - RAID 0


Fusion F2 AJA Speed Performance Chart

Fusion F2 IO Transactions Chart

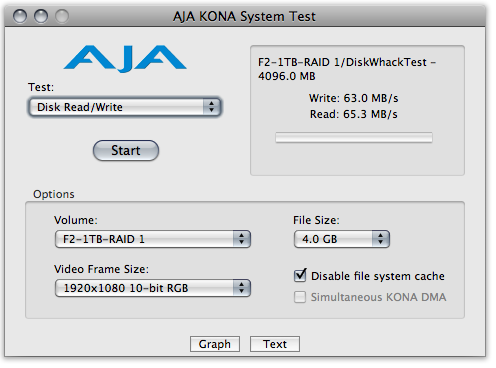

Fusion F2 1.5TB 7200 rpm をSonnet Tempo SATA Pro ExpressCard/34に接続しMacBook Proで行った速度計測テスト
製品イメージ 製品名 製品型番 説明
World Travel Power Adapter Kit Fusion F2海外電源用アダプタ PWR-UAC-12V Fusion F2QR、Fusion F2、FireWire 800 ExpressCard/34、FireWire/USB ExpressCard/34対応海外電源用アダプタ (12V、1.25A)
Tekkeon Battery Pack 再充電用バッテリーパック   Fusion F2QRはmyPower ALL batteries from Tekkeon全モデルと8〜19Vの設定内で互換性があります。ソネットは、型番MP3450i において、56ワット時、Fusion F2QRの最大駆動時間9時間です。モバイルデバイスアダプタPA-L34が必要です

レビュー
DV Rating

In Review: Sonnet Fusion F2
"Sonnet is an experienced player in storage technologies, and they have not missed a trick with this remarkable little unit. The drives are mounted side by side not just to create a more portable unit for your computer bag but for an important design reason. Drives mounted on top of each other can create a “cross-coupled vibration” which could drop frames. Increasing the footprint also allows for fanless and thus quiet operation of the unit. The use of FireWire power is ingenious. Of course, keep in mind that the F2 could also work on a desktop Mac with a compatible eSATA card…

Sonnet F2 ranks as one of the most innovative storage products in years and is well worth the consideration…"

MacVideo Rating

Fusion F2: Powered eSATA on the Move
"For those needing high-speed transfer of data eSata the Sonnet Fusion 2 presents a solution which is reliable and faster than either FireWire 800/400 or USB. The Sonnet Fusion F2 is unique in that it provides the world's first truly portable eSata RAID which can powered direct from the Mac. This means in the field one can run MacBook Pro and the Fusion 2 RAID all from the battery of the Apple laptop…

The Sonnet Fusion 2 is solidly built, provides high storage capacities with a guaranteed high-speed, sustained throughput of data…and provides editors with an in-field solution which no other offers."

PC Advisor Review

Sonnet Fusion F2 Review
"The innovative set-up enables you to create a floating edit suite: you can edit on the road just using your laptop and Sonnet Fusion F2, then plug in an LCD screen, decks and other hardware boxes such as the Io for a full-powered studio. As it uses a software RAID, it's not practical to swap the F2 between desktop and laptop edit suites…

…The Sonnet Fusion F2 is a niche device but if you regularly edit on location or in transit, it's going to be highly useful."

Expert Reviews Rating

Sonnet Fusion F2 Review
"In the face of serious data throughput demands - like the ones video pros regularly have - the disks in Mac laptops just aren't fast enough. With average throughput speeds of about 20-25MB/sec you'd be lucky to get a few HD video streams playing without suffering the odd dropped frame. For those that find this a problem, Sonnet has the answer: the Sonnet Fusion F2, a portable RAID SATA hard drive designed specifically for MacBook Pro owners…

The Fusion F2 managed to sustain an average throughput of about 125MB/sec…five times faster than the MacBook Pro's internal hard disk and easily twice what would be possible with a FireWire RAID setup."

wh
アワード＆ケーススタディ
MacWorld Awards 2008 Winner
DVD Black Diamond Award 2008
Best Choice Award
AEA Award
Quote Bubbleその他のソネット製品についての評論、レビュー、フィードバック記事は、「ニュース」メニューの「製品のレビューとケーススタディ」の欄をご覧ください。

Iron Maiden Case Study

Iron Maiden Case Study
Fusion F2 on record breaking Iron Maiden world tour…

Sportscene Case Study

Sportscene Case Study
Fusion F2 provides Sportscene with speed and portability for on-location editing…
