複数のスロット、高速での入出力

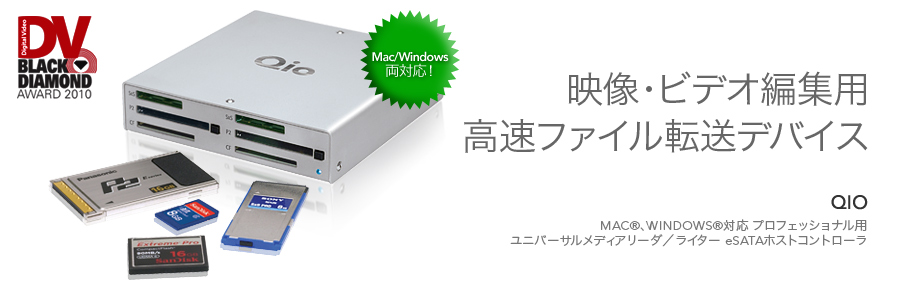

ソネットのQio™ (キューアイオウ) は業界初、HDビデオ用メモリーカード全フォーマット対応の小型・高速パフォーマンスを提供する驚愕のマルチタスク・デバイスです。Qioはあらゆるメモリーカード――SxS™、P2、CompactFlash®、SDHC™、SDXC™ ――の読み込みを高速で行なえるeSATAインターフェースを搭載したSATAストレージシステムです。スタンドアロン型カードリーダー複数台相当の代替機種として、P2、SxS、CF各2基のスロットからファイル転送をより高速に効率よく行います。さらに、付属のSDカードアダプタを使用しSDHC、SDXCメディアカードにも対応。Qioは帯域幅を集合し、FireWire®やUSBアダプタ性能を遥かに凌ぐ、最大200MB/秒の高速性で、あらゆる組み合わせのカードを読み込みます。

MacとWindowsの互換性

映画、映像、放送業界のMacユーザにとって、Qioの広範囲なメディアサポートと優れた使いやすさは無くてはならない存在となりました。そして今やWindows PC対応により、PCにおいてもこのSonnetプロフェッショナルメディアリーダのアドバンテージや性能を享受できます。クロスプラットフォームに対応しておりロケ先やスタジオ内でのQioの利用範囲が一層拡大します。既にお使いの場合は今後提供されるファームウエアのアップデートを行いWindows対応します。Sonnetウェブサイトにアクセスし「Download」「Manuals」「FAQs」各リンクから必要なソフトをダウンロードできます。

Professional Universal Media Reader/Writer Plus Four eSATA Ports

QioはFusion™ F2ポータブルストレージシステム2台、またはハードウエアRAIDコントローラ搭載の筐体においてSATAドライブ最大16台との接続をサポートし、ドライブ/ドライブ間またはメモリーカード/ドライブ間の高速なファイル転送を提供します。

E4P SATAホストコントローラ内蔵

Qioは、賞賛されたSonnet Tempo™ SATA E4P SATAコントローラカードの回路基板を内蔵しています。背面のeSATAコネクタ4基を使用し2台のSonnet Fusion F2ポータブル型ドライブ2台搭載RAID SATAストレージシステムを接続、F2相互間でのファイル転送を容易に行うことができます。Qioはポートマルチプライヤ、内蔵型ハードウエアRAIDコントローラに対応、ソネットのFusion D400QR5などの筐体4台に接続しドライブ最大16台にアクセス可能です。

Qioには、デスクトップ対応のPCIeアダプタカードまたはノートブック対応のExpressCard34アダプタの2種類のモデルからお選びいただけます。また、さらに追加でQio PCIe(または ExpressCard/34)インターフェースカードを購入してインストールしますと、Qioを使用したいマシンが複数台ある場合にも、Qioを移動するだけで使い始められます。Qioは使用場所を問わず業務のワークフローに欠かすことのできない優れたデバイスです。

主な特長

カードリーダ複数台相当の代替機――Sony® SxS、Panasonic® P2、CompactFlash、SDHC/SDXC各カード (付属のアダプタを装着時) 対応する包括的な互換性

高速性能――PCI Express®バスインターフェース使用で優れたパフォーマンスを提供。帯域幅の集合値最大200MB/秒

Mac/Windows 両対応――異なるプラットフォーム使用時でも業務ワークフローに対応

SATA内蔵の接続性能――Tempo SATA E4PをベースにしたeSATAポート4基 高速SATAホストコントローラ、Fusion F2 SATAストレージ2台への電源供給/接続サポート、或いはSATA筐体の最大ドライブ計16台への接続をサポート

堅牢で小型――頑丈なアルミニウム製ケースは寸法わずか15cm×16cm×3cm

安全性――デバイスとデータの盗難防止に効果的なKensington®社製および同等のセキュリティロック製品対応のセキュリティスロット搭載

製品パッケージには、Qio、PCIeもしくはExpressCard/34インターフェースアダプタ、インターフェースケーブル、SDカードアダプタ、ユニバーサル電源1式、キャリングケース、ユーザーズガイドが同梱

Media Cards

Qioはあらゆるメディアカードを網羅。(左から順に)SxSカード、P2カード、CompactFlashカード、SDHCカード

ノートブック/デスクトップ環境で活躍

Sonnet プロメディアリーダーQioは小型――CDケース3枚を重ねた位の大きさで、場所を殆ど取らないため大概の場所で使用可能です。床面積はSonnet Fusion F2ストレージシステムと同じく15cm×16cm、高さは3cmとなります。酷使に耐える頑強なアルミニウム製筐体です。デスクトップ環境では、12V出力のユニバーサル型電源(米国、日本、ヨーロッパ、イギリス、オーストラリアの壁コンセント各対応のプラグ1式が同梱)を使用すると、QioならびにQioに接続した2台のF2に電源を供給可能です。バッテリー電源からの駆動の場合は、別売のXLR 4ピンアダプタケーブルを介してQioおよび接続された2台のFusion F2へ電源を供給可能。このプロメディアリーダはシステムデータの盗難防止に効果的なKensington®社製および同等のセキュリティロック製品対応のセキュリティスロットを搭載しています。

製品型番
QIO-E34 ノートブックコンピュータ対応QioおよびSonnet PCIe Bus Extender ExpressCard/34アダプタ
QIO-PCIE デスクトップコンピュータ対応QioおよびSonnet Bus Extender PCIeアダプタ
ハードウエア
製品保証 5年間

外付けコネクタ
(Qio筐体)

  • CompactFlash (CF) 2基
  • CardBus (P2)2基
  • ExpressCard/34 (SxS) 2基
  • eSATA 4基
  • 外付けPCIe x1 – 18ピン
電源 3基

外付けコネクタ
(アダプタカード)

  • External PCIe x1 – 18ピン
データ転送速度 集合時において最高200 MB/秒
バスインターフェース PCI Express x1
対応メディア (CompactFlashスロット) CompactFlashタイプ1
対応メディア (CardBusスロット) P2、P2 Eシリーズ
対応メディア (ExpressCard/34スロット) SxS、SxS Pro、付属アダプタ使用時SDXC
対応ドライブ 最高16台(1)
対応するドライブの種類 シリアルATA
ファームウエア フラッシュROMの書き換えにより最新のドライブファームウエアにアップグレード可能
Qioホットプラグ機能 Mac OS X 10.6.8+のMacBook® Pro(2)において対応済
寸法(WxDxH) 14.9 x 15.7 x 3 cm
RoHS準拠 準拠
電源 入力12V@3A  1基
出力12V@ 0.5A 2基
絶対最大電圧 14V (Rev A、B、C)
20V (Rev D以降)

製品と付属品
(QIO-E34)

  • Qioユニバーサルプロフェッショナルメディアリーダ/ライター
  • Sonnet PCIe Bus Extender ExpressCard/34アダプタ
  • SDカードアダプタ
  • ユニバーサル型12V電源と3m長ケーブルケーブル1式
  • 1m長外付けPCIe x1インターフェースケーブル
  • キャリングケース
ユーザーズガイド

Package Contents
(QIO-PCIE)

  • Qioユニバーサルプロフェッショナルメディアリーダ/ライター
  • Sonnet Bus Extender PCIeアダプタ
  • SDカードアダプタ
  • ユニバーサル型12V電源と3m長ケーブルケーブル1式
  • 1m長外付けPCIe x1インターフェースケーブル
  • キャリングケース
ユーザーズガイド


Mac Logo Windows Logo eSATA Logo ExpressCard Logo roHS Logo

faq banner

white space









Mac互換性

Mac OS X Version 10.6.8+

Mac OS X Lion対応

ExpressCard/34スロット搭載MacBook Pro(2) (製品型番 QIO-E34)

Mac Pro (製品型番 QIO-PCIE)

Windows互換性

Windows 7

Windows Vista®

Windows Server 2008 R2

Windows Server 2008

PC互換性
互換性確認済みデスクトップコンピュータ

Dell Dimension 9100

Dell T5500(4)

HP Z400(5)

HP Z600(5)

HP Z800(5)

HP WJ992ET

HP XW4200

HP XW8400(6)

互換性確認済みノートブックコンピュータ

HP DV6(7)

互換性確認みマザーボード

Asus P6T7 Motherboard

Asus Sabertooth X58

Gigabyte GA-P55-UD3L Motherboard

現時点で互換性のないコンピュータ、マザーボード

Dell XPS400

HP E180T

SuperMicro X8DTH-6F


テクニカルノート

  1. 最高16台のドライブのサポートには、筐体がFISベースのポートマルチプライヤまたはハードウエアRAIDストレージ (Sonnet Fusion D400QR5等)が必要です。
  2. Thunderboltインターフェース搭載MacBook Proの場合、コンピュータ起動後にQioをホットプラグにて接続してください。再起動や起動実行中にQioが接続されている場合、Thunderboltインターフェース搭載MacBook ProはQioに認識されなくなります。
  3. QioのSATAポートは多くの外付けSATAストレージと互換性がありますが、Oxford社セミコンダクターOXU931DSストレージコントローラチップベースのUSB 2.0およびeSATAの2種のインターフェースが搭載されたハードドライブの場合、SATA経由で接続されたOS Xにおいて互換性がとれない可能性があります。既知の問題として、ドライブが接続された場合に、カーネルパニックを引き起こす、もしくはオペレーティングシステムによって認識されないことがあります。

    外付けSATAストレージの概要
    eSATA単体のストレージ 互換性あり
    3種類のインターフェース搭載ストレージ 互換性あり
    4種類のインターフェース搭載ストレージ 互換性あり
    eSATAおよびFirewire 400またはFireWire 800搭載ストレージ 互換性あり
    RAID 0、1、5 (複数ドライブ) ストレージ 互換性あり
    eSATAおよびUSB (JMicron 20366ベース) 搭載ストレージ 互換性あり
    eSATAおよびUSB (JMicron 20366ベース) 搭載ストレージ 互換性あり
    white space互換性の確認済みのドライブを下に示しますがこれに限定されるものではありません:
    - OWC社 Mercury On-the-Go USB 2.0/eSATA 2.5インチポータブル
    eSATAおよびUSB (Oxford OXU931DSベース)搭載のストレージ 互換性なし
    white space互換性のないことが確認されたドライブを下に示しますがこれに限定されるものではありません:
    - Western Digital社 My Book™ Premium ES Edition™
    - Seagate Technology社 FreeAgent™ Pro
  4. スロット2を使用してください。
  5. スロット3を使用してください。
  6. 再起同時にエラーメッセージが表示されますが、操作機能上への影響はありません。
  7. BIOS version 12以降が必要です。



Qio読み込みパフォーマンス

P2カード (Mac)

25 MB/秒

P2カード(Windows)

50 MB/秒

CFカード

85 MB/秒

CFカード2枚

170 MB/秒

SxSカード

90 MB/秒

SxSカード2枚

180 MB/秒



Qioアクセサリ 製品型番 説明
Sonnet PCIe Bus Extender ExpressCard/34 Adapter Sonnet PCIe Bus Extender ExpressCard/34アダプタ PCIE-E34 Qio対応ExpressCard/34インターフェースアダプタカードのスペア
Sonnet PCIe Bus Extender PCIe Adapter Sonnet Bus Extender PCIeアダプタ PCIE-E Qio対応インターフェースカードのスペア

レビュー
XDCAM-USER.COM Review

Sonnet Qio Review. Very, Very, Fast Offloads.
"I had heard about the QIO some time ago, so I approached Sonnet to see if I could borrow a unit to review. I was given the loan of a Sonnet QIO at NAB. I have been playing with it since then and you know what, it’s a great device. So what exactly is it? Well it is an extension box that allows you to connect a range of peripherals and flash memory cards to your computer via the PCI bus. The reason I wanted to borrow one was because the QIO is one of the few devices (the only device?) that allows you to connect SxS, Compact Flash and P2 cards to a computer using the high speed PCI bus with hot-swappable functionality…

This is one fast device. If you have lots of media to off-load and backup it’s going to save you a lot of time. If you are a production company that works with large volumes of solid state media it will pay for itself very quickly in saved man-hours. If your working in the field with a MacBook Pro the ability to connect both the media and eSATA devices at the same time makes the QIO a very interesting proposition. It is well constructed, simple to install and use, what more could you ask for."

DV Award

In Review: Sonnet Technologies Qio
"The Sonnet Technologies Qio answers one of the most significant questions posed by editors dealing with solid-state media: how do I copy the contents of the cards to my computer? And the Qio answers the question without any uncertainty…

Who needs the Qio? Any editor who deals with a variety of solid-state media. Nothing is worse than having a client drop off a P2 card and you have no way to read it. “Er, can I plug your camera into my computer so I can copy the contents of the card?” Or, “I know I have that little USB CF card reader somewhere around here…” And it’s not just for editors needing multiple formats. A solid piece of equipment to me is far preferable to an inexpensive card reader which might be slow and much more subject to failure when you need it most. The Qio is most useful to anyone who needs to extend the bus capability of their computer to additional storage and other compatible card-based devices.

The Qio represents the only product of its kind on the market and I am pleased to recommend it with great enthusiasm."

Creative Cow Rating

Fast Enough? Data-Driven Broadcast Infrastructure
"…The single most impressive ingest product that I saw was the Sonnet Technologies Qio, pronounced Cue-Eye-Oh. Using a single PCIe slot, it gives you two P2 readers, two Sony SxS readers, and two CF Card readers.

My first reaction was, "It takes up another card slot?!? What if you need a slot for a SATA card?" The Sonnet Qio also incorporates the well known E4P eSATA card - built right into the Qio! So in addition to everything else, you get four eSATA ports, all of which support port multiplication for your eSATA drives. Amazing!"

Studio Daily Rating

Review: Sonnet Qio
"As a solid-state card reader, the Qio accepts every kind of card your cameraman may hand you: P2 cards from Panasonic cameras, CompactFlash cards from digital SLRs or Red cameras, SxS cards from Sony, JVC cameras or Arri cameras, and SDHC cards (via an adapter) from everything else. This versatility is a big deal. As many folks move from tape to solid-state, they can buy one convenient reader that handles it all.

Not only does the Qio work with all of these card formats, but it accepts two of each card at a time — two P2 cards, two SxS cards, and so on. It’s like the Noah’s Arc of card readers, and that’s helpful if you’re shooting a lot of cards during the day, and want to copy two at a time. With two cards mounted, you don’t have to hover around your computer as it copies, waiting to slip in the next card. It’s a nice convenience, and no other card reader gives you dual-slotted options for so many media formats.

…[its] a great option for production houses, editors and DITs who have to make their way in this world of endless media formats."

wh
アワード&ケーススタディ
Black Diamond Award 2010
DV Award of Excellence
Quote Bubbleその他のソネット製品についての評論、レビュー、フィードバック記事は、「ニュース」メニューの「製品のレビューとケーススタディ」の欄をご覧ください。

Bandwagon Media Inc. Case Study

Bandwagon Media Inc.
Case Study

Making at premiere splash at the 2010 Dallas International Film Festival (DIFF), Sonnet's Qio™ took front and center stage as it provided high-speed transfers and flawless performance for the Ingest of festival footage from seven HD cameras…
