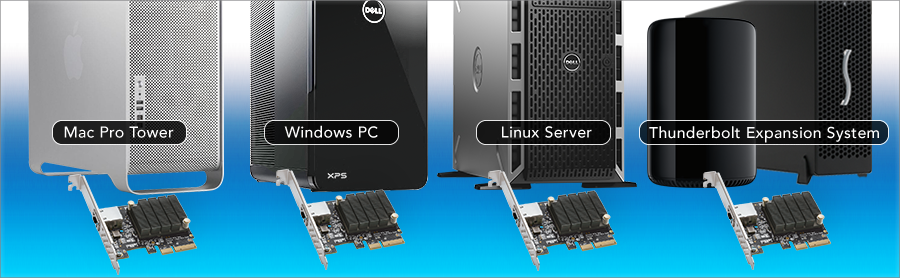

Computers with Solo10G PCIe Cards

10GbE Icon低価格で10GBASE-T 接続性能

技術の進歩とよりお求めやすくなった事でこれまでのコンテンツの取り込み、出力が4Kからより高い解像度へと急速に移行しており、ギガビット イーサネット スピードを超える高速性のニーズが急速に高まっています。今や10Gb イーサネットは共有ストレージ使用の際のポスプロ業界や帯域幅消費ワークフローでのデータ転送の新標準になってきました。切り替えの迅速さと廉価なRJ45 (銅線)使用の10Gbイーサネットスイッチは10GbEインフラのセットアップコストを非常に低く抑えることができるようになりましたが各ワークステーションでの接続性を上げるのがボトルネックの場合があります。 Solo10G™ PCIeカードはデスクトップやワークステーション コンピュータにも同様に廉価で10Gbイーサネット インターフェースを増設できます。このカードはMac®、Windows®、そして Linux® コンピュータに高速10GBASE-T 10GbEネットワーク接続性能を追加できるパワフルで同時にシンプルなソリューションです。

10x the Performance of Gigabit Ethernet

Solo10G PCIe CardはRJ45 ソケット1基を搭載、コンピュータから10GbEインフラへの接続は廉価なCAT 6ケーブルで最大55mまで、CAT 6Aケーブルでは最大100mまでの伝送距離に使用可能です。

10Gb/s Speed - CAT 6 or CAT 6A Offers Up to 55 or 100m
コンピュータとスイッチ或はデバイスの10GbEポートに 廉価なCAT 6、或はCAT 6A 銅ケーブルで接続





主な特長

10GBASE-T 10GbE 接続性能を追加: RJ45 10 ギガビットイーサネットポートをPCIeスロット搭載コンピュータへ追加

優れた費用効果: 低コストのPCIeカードは10GbEインフラへ廉価なCAT 6 ケーブル(~55m)またはCAT 6Aケーブル(~100m)で接続

NBASE-T技術: 既存のCAT 5e (またはCAT 5e以上)ケーブル使用時に5 Gb/s、2.5 Gb/sの転送速度を最大100m(1)までサポート

AVB(2)をサポート: Audio Video Bridging (IEEE 802.1Qav、AVB) をサポート

Thunderbolt™に最適化: Sonnet Echo™ Express と xMac™ Thunderbolt-to-PCIe カード拡張システムとの併用に最適

設定が簡単: コンピュータのオペレーティングシステムのネットワークデバイスコンフィギュレーションツールを使用して設定

Shadow

NBASE-T技術により既存のケーブルでの高速伝送が可能

NBASE-T Ethernet bug使用している施設には CAT 5e ケーブルが敷設済みですか? ケーブルを再敷設することなく更にギガビットイーサネットのスピードを最大500%向上可能です。Solo 10G PCIeカードは業界標準であるNBASE-T™、2.5/5 Gbのリンクスピードをマルチギガビット スイッチ、或はルータを使用してCAT 5e (或はCAT 5e以上)のケーブルでサポート、これにより施設内で他のイーサネット ケーブルでサポートされているネットワークにも同じカードを使用できます。

CAT 5e with NBase-T Support

拡張機能

Solo 10G PCIeカードはフロー制御機能、4GB以上のメモリ使用システムの64-bitサポート、そしてTCP、UDP、 IPv4チェックサム オフロードなどステートレス オフロード機能により処理機能を高めることでより高いスループットパフォーマンスと低CPU使用率を達成します。これらのプロセスにより大容量データ転送や高負荷のかかる入出力時のコンピュータ性能を向上させます。

簡単なセットアップ

Solo 10Gアダプタの接続はシンプルです。Solo10G PCIe カードをコンピュータやThunderbolt拡張システムにインストールしネットワークスイッチに接続、或は10GbE対応ストレージに直接接続するだけ、そしてカードの設定はシステムのネットワークデバイス設定ツールで行えます。

Divider





Optimized for Thunderbolt

NBASE-T Ethernet bugAVB サポート

Audio Video Bridging (IEEE 802.1Qav、AVB) をサポート(2)し、Solo10Gカードはデータストリームの同期が必須のプロオーディオ、ビデオアプリケーション使用時に最適です。



2種類のブラケットを付属

Solo10G PCIe Cardはフルハイト、ロープロファイルの双方のマウント用ブラケットを付属しており、どのPCIeスロットへのインストールも可能です。







Optimized for Thunderbolt



Thunderbolt の使用に最適化

Thunderbolt 接続性能はあるがPCIeスロットが非搭載ですか?Solo10G PCIe CardはSonnet Echo Express、またはSonnet xMac Thunderbolt-to-PCIeカードマルチスロット拡張システムとの併用に最適、組み合わせることにより超高速な10GbEネットワーク接続性能をThunderbolt 2、Thunderbolt 3ポートを搭載するあらゆるMacまたはThunderbolt 3ポートを搭載するWindows PCに追加できます。Sonnet Solo10G Thunderbolt 3 Edition もご検討中でしょうか。この製品は小型、頑丈、バスパワーに対応しており、Thunderbolt 3搭載Mac とWindowsとご利用いただくのに最適です。















Sonnet 10 ギガビットイーサネット PCIe カード と Thunderboltアダプタ

Product
Interface(s)
10G Support
5G/2.5G Support
Controller
macOS‡
Windows
Linux,
FreeBSD
RJ45 Port
CAT 6A (100m)
CAT 6 (55m)
CAT 5e (100m)
Aquantia AQC107S
macOS 10.13.6+
Windows 10, 8, 7;
Server 2016, 2012
Linux
2x RJ45 Ports CAT 6A (100m)
CAT 6 (55m)
CAT 5e (100m)† Intel x550 macOS 10.8.5+ Windows 10, 8, 7;
Server 2016, 2012,
2008 R2
Linux, FreeBSD
2x SFP+ Slots SFP+ Module*   Intel 82599 macOS 10.8.5+ Windows 10, 8, 7;
Server 2016, 2012,
2008 R2
Linux, FreeBSD
2x RJ45 Ports CAT 6A (100m)
CAT 6 (55m)
  Intel x540 macOS 10.8.5+ Windows 10
(64-bit edition)

2x SFP+ Slots SFP+ Module*   Intel 82599 macOS 10.8.5+ Windows 10
(64-bit edition)

RJ45 Port CAT 6A (100m)
CAT 6 (55m)
CAT 5e (100m) Aquantia AQC107S macOS 10.13.6+ Windows 10
(64-bit edition)

2x RJ45 Ports CAT 6A (100m)
CAT 6 (55m)
  Intel x550 macOS 10.12.6+ Windows 10
(64-bit edition)

2x SFP+ Slots SFP+ Module*   Intel 82599 macOS 10.12.6+ Windows 10
(64-bit edition)


* 10GBASE-SR、10GBASE-LR、或は10GBASE-T SFP+ トランシーバ、或はSFP+ ケーブルが必要です。(別売り)
† Intel x550はWindowsとLinuxでのみ NBASE-T をサポートファームウエアのアップデートが必要です。
‡ 一覧されている全ての製品はmacOS High Sierraと互換性があります。ソネットは、SMBプロトコルでの接続時にmacOS 10.13.4+ を推奨しています。

テクニカルノート

  1. 2.5G/5GスピードはNBASE-Tと互換性のある(マルチギガビット)スイッチ使用時にサポートされます。
  2. ご利用のスイッチ、ルータがAVBに対応している必要があります。







 説明図写真に使用されているコンピュータハードウエアは実際の製品には含まれておりません、別売です。
製品と付属
品にてアダプタの付属物が掲載されていますので御覧ください。
製品型番

G10E-1X-E3

Solo10G PCIe Card
10GBASE-T/NBASE-TイーサネットPCI Express 3.0 アダプタカード

ハードウエア
製品保証 2年間
種別 Low-profile PCIe computer card
外付けコネクタ RJ45 ソケット1基
Bus Interface PCI Express v3.0, x4
10GbE コントローラ Aquantia AQC-107S

対応するネットワーク

10GBASE-T

  • 〜100m CAT 6A のケーブル
  • 〜55m CAT 6 のケーブル



5GBASE-T, 2.5GBASE-T, 1000BASE-T,
100BASE-TX

  • 〜100m CAT 5e (またはCAT 5e以上) のケーブル(1)

パケット macOS®において最大9000パケットサイズ、
16352 バイト (ジャンボフレーム)
対応するデータ速度 10 Gb/s、5 Gb/s、2.5 Gb/s、1 Gb/s、100 Mb/s
その他の機能
  • フロー制御をサポート
  • MSI (Message Signaled Interrupts)
  • RSS (Receive-Side Scaling)
  • 合体割り込み(Interrupt coalescing)
  • マルチキャストフィルタリング
  • Energy-Efficient Ethernet (IEEE 802.3az)
  • AVB (IEEE 802.1Qav、Audio Video Bridging)
  • 4GB以上の物理メモリのシステムにおいて64ビットアドレスをサポート
  • PCIe networking cards cannot support Wake-on-LAN
ステートレスオフロード機能
  • TCP、UDP、IPv4のチェックサム オフロード
  • TSO (TCP Segmentation Offload、別名Large Send Offload)
  • LRO (Large Receive Offload)
  • RSS (Receiver Side Scaling)
RoHS基準 準拠
製品と付属品
  • Solo10G PCIe Card
  • マウント用ブラケット (フルハイト、ロープロファイル)
  • 説明書

Specifications subject to change without notice.










コンピュータ互換性

Mac Pro® (Mid 2010 以降)、PCデスクトップ、フルハイトまたはロープロファイルPCIeスロットを搭載するサーバ

OS 互換性

macOS® High Sierra (10.13.4+)

Windows® 10, 8, 7/Server 2016, 2012

Linux®

Thunderbolt 互換性

Thunderbolt 2またはThunderbolt 3 to PCIeカード拡張システムを接続したMac

Thunderbolt 3 to PCIeカード拡張システムを接続したWindows 10 Build 17039 以降 (64ビット版)のWindows コンピュータ テクニカルノート


テクニカルノート

  1. 2.5G/5GスピードはNBASE-Tと互換性のある(マルチギガビット)スイッチ使用時にサポートされます。
  2. この機能をサポートするためには、ご利用のスイッチ、ルータがAVBに対応している必要があります。
