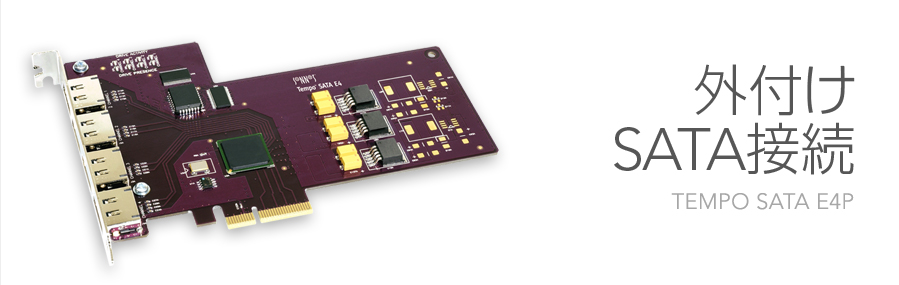

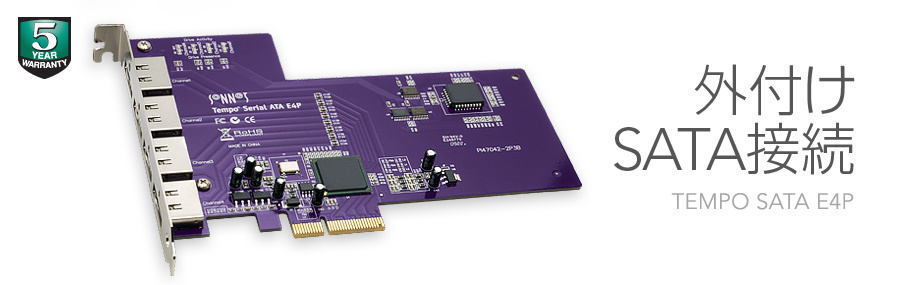

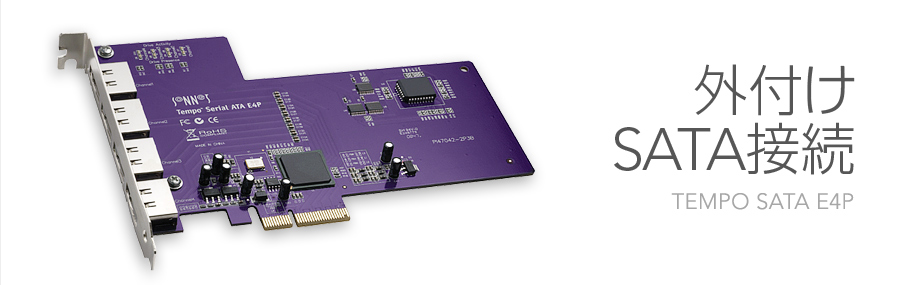

卓越したパフォーマンス、eSATAのアドバンテージ。

既にUSB 2.0ポート、FireWIre® 400、FireWire 800ポートが搭載されているのに何故eSATAカードをインストールする理由は？ それはeSATAの高速転送速度です。バックアップ以外の日常作業にもeSATAが必要になるでしょう。eSATAは複数のインターフェースが搭載されたストレージからデータを転送する際、最も高速のインターフェースです(1)。しかし全てのeSATAカードが同等では無く、ソネットの賞賛されたTempo™ SATA E4P、eSATA ホスト コントローラは以前の製品では達成できなかった卓越した性能、拡張性を提供します。

Tempo SATA E4Pはハイデフ映像の編集作業を目的に設計されました ーーPCI Express x4インターフェースが各ポート毎最大240 MB/秒の持続的なデータスループットの広い帯域幅を提供、カードのスピード性能が衰えることがありません。又比類の無い拡張性を提供します。ーー高性能ポートマルチプライヤ対応、またハードウエアRAIDコントローラを搭載し高性能マルチ ドライブ・ストレージ システムをサポート、最大20台ものハード ドライブ(2)(3)の同時接続を可能にします。ポートマルチプライヤとハードウエアRAIDコントローラはエンクロージャ１台の中で最大5台のドライブのデータフローを管理、コンピュータとドライブ間のファイル データ転送をロック機能付ケーブル１本で行います。ストレージ システム４台を接続し3TBドライブ使用時、合計48TBものストレージへアクセスを可能にします。

最大のパフォーマンスを得るには、エンクロージャ２台以上の複数のドライブで大容量、RAID 0のセットを構築します、これにより非圧縮のハイデフ映像データのキャプチャや編集を行ったり、広帯域幅を必要とするアプリケーションに使用できます。圧縮映像データのマルチストリームを扱う際に構築する小規模なRAIDセットも同様に簡単に作成可能。優れた柔軟性能で、各20台のドライブにアクセスでき、ドライブのホットスワップも可能(4)。RAIDセットと個々のドライブの組み合わせでの使用も可能、用途が広がります。卓越したストレージソリューションが必要な際、Tempo SATA E4Pをお使いください。最も要求の高いアプリケーションに最適なパフォーマンスを提供します。

主な特長

プロ仕様の高速パフォーマンスeSATAポート4基搭載で、一般eSATA、FireWire 800、FireWire 400、USB 2.0と比較してファイルデータの転送を短時間で提供

フレーム情報構造 (FIS) ベースのポートマルチプライヤ機能付き。最高16台のドライブをサポート(2)

高性能アプリケーション向けのネイティブPCI Express (PCIe) x4 ホストバスインターフェース採用

Mac OS® X、Windows 7 (Professional、Ultimate)、Windows Vista (Enterprise、Ultimate)、Windows XP Pro、Windows Server 2008 R2、Windows Server 2008、Windows Server 2003のRAID機能をサポート

ソネット独自のロック機能付eSATAデータケーブルをサポート

ハードドライブのホットスワップ機能をサポート(4)

SATA II 準拠。3 Gb/秒、1.5 Gb/秒。オートネゴシエーション対応

スペクトラム拡散クロック (SSC) サポートにより全てのSATAドライブに対応

パフォーマンスを最大化するため、ソネットの Fusion D400QR5、Fusion R400QR5等のエンクロージャ２台以上の複数のドライブから単体の大容量RAID 0セットを構築します。

Shadow



Tempo SATA E4P Connected to Fusion Storage Systems

最大のパフォーマンスを得るには Fusion D400QR5、Fusion R400QR5等エンクロージャを２台以上使用し、そのドライブから大容量のRAID 0セットを構築します、

技術情報


TSATAII-E4P Tempo SATA E4P
ハードウエア
製品保証 5年間
RoHS準拠 準拠しています
バスインターフェース PCI Express x4
外付けコネクタ eSATA 4基
対応ドライブ数 最高16台(2)
データ転送速度 730 MB/秒(6)
ATAPI対応 未対応
対応ドライブの種類 Serial ATA I & II
ファームウエア フラッシュROMの書き換えにより最新のドライブファームウエアにアップグレード可能
外部ディスク起動 未対応
製品と付属品

  • Tempo SATA E4P ホストコントローラカード、

  • マニュアル＆ソフトウエアCD
その他の特徴
  • ポートマルチプライヤ対応
  • フレーム情報構造 (FIS) ベースのスイッチコントローラ
  • ハードドライブのS.M.A.R.T. (Self-Monitoring Analysis and Reporting Technology)データのレポート機能をサポート
  • スペクトラム拡散クロック (SSC) サポートにより全てのSATAドライブに対応およびEMIを低減
  • バスマスタリングによりCPUからのデータI/O処理の負荷を取り除きます


製品の仕様は予告なく変更される場合があります


Mac Logo Windows LogoeSATA Logo roHS Logo









Mac 互換性(1)

Mac Pro

PCI Expressスロット搭載のXserve (Late 2006)(5)

PCI Expressスロット搭載のPower Mac G5

Mac OS X Version 10.3+

OS X Mountain Lion 対応済

Windows 互換性

PCI Expressスロット搭載のPC

PCI Expressスロット搭載のサーバ

Windows® 8

Windows 7

Windows Vista®

Windows XP

Windows Server 2008 R2

Windows Server 2008

Windows Server 2003

テクニカルノート

  1. Sonnet Tempoカードは殆どの外付けSATAストレージと互換性がありますが、Oxford社セミコンダクターOXU931DSストレージコントローラチップベースのUSB 2.0かつeSATAの両インターフェースが搭載されたハードドライブの場合、SATA経由で接続されたOS Xにおいて互換性がとれない可能性があります。既知の問題として、ドライブが接続された場合に、カーネルパニックを引き起こす、もしくはオペレーティングシステムによって認識されないことがあります。

    S外付けSATAストレージの概要
    •eSATA単体のストレージ

    互換性あり
    •3種類のインターフェース搭載ストレージ

    互換性あり
    •4種類のインターフェース搭載ストレージ

    互換性あり
    •eSATAおよびFirewire 400またはFireWire 800搭載ストレージ

    互換性あり
    •RAID 0、1、5 (複数ドライブ) ストレージ

    互換性あり
    •eSATAおよびUSB (JMicron 20366ベース) 搭載ストレージ

    互換性あり
    white space互換性の確認済みのドライブを下に示しますがこれに限定されるものではありません
    - OWC社 Mercury On-the-Go USB 2.0/eSATA 2.5インチポータブル
    •eSATAおよびUSB (Oxford OXU931DSベース)搭載のストレージ

    互換性なし
    white space互換性のないことが確認されたドライブを下に示しますがこれに限定されるものではありません
    - Western Digital社 My Book™ Premium ES Edition™
    - Seagate Technology社 FreeAgent™ Pro
    • Thermaltake Black X Duet

    互換性なし
  2. 最大16基のドライブをサポートする場合、FISベースのポートマルチプライヤ機能に対応したドライブエンクロージャ またはハードウエアRAIDコントローラ (Sonnet Fusion D400QR5、R400QR5など) が必要となります。
  3. Western Digital 社はデスクトップ版ハードディスク（WD Caviar, Caviar SE, Caviar SE16, Rapor X）とエンタープライズ（RAID）版ハードディスク（WD RE、RE2、Raptor）を製造しています。それぞれのハードディスクの種類はデスクトップコンピュータ環境、または（ハードまたはソフト的に）RAIDコントローラ接続環境のために最適に設計されています。もし、Western Digital社のハードディスクをRAIDセットに組み込む場合は、SonnetとWDは、エンタープライズ版のハードディスクをご使用になることを推奨しております。詳しくはWestern Digital社のFAQページ（英語）をご覧ください
  4. SATAドライブのホットスワップ機能は、Windows OSのデスクトップPCおよびPCサーバに対応しておりません。Tempo SATA E4Pはそれらのシステムではリムーバブル式でないディスク（固定ディスク）と認識され、Windowsにはドライブを取り除く準備手順のメカニズムが用意されていません。
  5. XServeにおいてはSonnet SATAケーブルのロック機能は未対応です
  6. ドライブ16台構成のRAID 0セット（４台のFusionD400QR5/R4QR5ストレージ システム

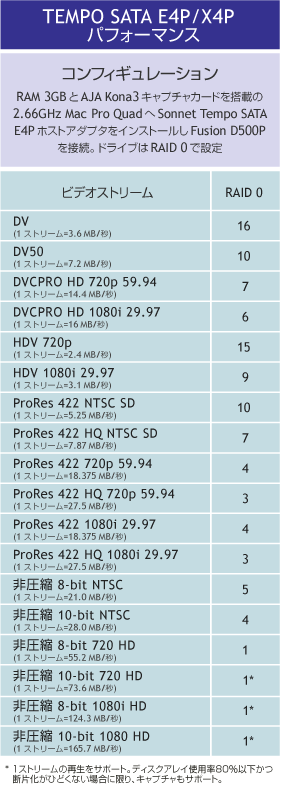

Tempo SATA E4Pパフォーマンス



 ライブ数 接続ポート数 RAIDモード 読み (MB/秒) 書き (MB/秒)
SATA Drive,
3TB, 3.5"
7200rpm		 1 1 JBOD 150 125
Fusion F2 2 2 RAID 0 200 185
Fusion F3 2 1 RAID 0 200 200
Fusion
D400QR5		 4 1 RAID 5 220 210
Fusion
R400P		 4/5 1 RAID 0 240 200
Fusion
2xR400P		 8 2 RAID 0 470 400
Fusion
3xR400P		 12 3 RAID 0 680 570
Fusion
4xR400P		 16 4 RAID 0 730 630



Tempo SATA E4P 読み込みパフォーマンス

Mac OS X 10.6、4GB RAM搭載 クアッド 2.66 GHz Mac Pro 、1GBデータ転送時


製品イメージ 製品名 製品型番 備考
Locking eSATA cable Sonnet 2m ロック機能付eSATAケーブル TCB-SATA-2L-2M

ロックコネクタ搭載eSATAデータケーブル
Sonnet 1m ロック機能付eSATAケーブル TCB-SATA-2L-1M ロックコネクタ搭載eSATAデータケーブル
