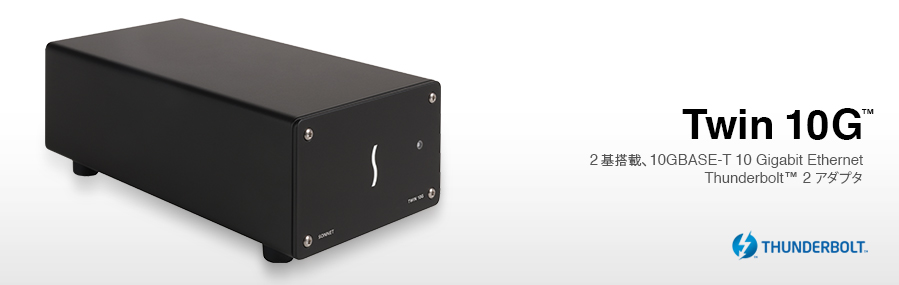

Thunderbolt 2経由で高速10GBASE-T 転送

高パフォーマンス共有ストレージシステムを使用する4Kビデオ編集など専門的なアプリケーションを扱う環境下で高速データ転送速度と広い帯域幅が求められ、10 ギガビットイーサネット (10GbE) ネットワーク化が急速に普及して来ました。大変お求めやすい価格のRJ45 (銅)搭載10GbEスイッチを利用することで10GbEインフラ構築費を大幅に抑えることが可能です。ただし、10GbEは未だ多くのコンピュータに装備がされていないため接続できないという問題があります。Thunderboltポート(1)が搭載されたコンピュータをご使用の場合、Sonnet のシンプルなソリューションとして、Twin10Gをぜひご検討ください。

10GbE & Thunderbolt Logos
Twin10Gは2基のRJ45ポートと2基のThunderboltポートが装備されており、2基のRJ45コネクタから10GbEインフラに経済的なCAT 6(55m以内)、CAT 6A(100m以内)の銅ケーブルで接続します。アダプタは協力でありながら費用対効果に優れた方法で、2基の10GBASE-T接続性能をThunderbolt 2ポートあるいはThunderbolt ポート搭載Mac®、あるいはThunderbolt 2ポート搭載Windows®コンピュータに提供します。

Aluminum Logo小型で静音性に優れたデザイン

Twin10Gは寸法は幅10 cm、長さ21 cm、高さ7 cmと設置スペースも少なくて済みます。温度調節機能のついた超静音ファンは内部部品を低温に保ちます。このためTwin10Gはノイズにシビアな環境でも快適にお使いいただけます。

容易な設定、充実した機能

Twin10Gのセットアップは簡単でコンピュータと接続してから、設定をmacOS®かOS X®ネットワークコントロールパネル、もしくはWindowsデバイスマネージャを使って行います。デバイスの設定だけでなくさらに他機能の設定も行え、2基の10GbEポートでリンクアグリゲーション(teaming)(1) を提供し1基での接続時と比べて持続的なスループットを提供、また10GbEポート間の透過的なフェイルオーバーにも対応し万一、ケーブルのうち1本で断線や不具合が発生した場合にもコンピュータの接続は保たれます。ジャンボパケット(ジャンボフレーム)機能に対応、スループットパフォーマンスを向上そしてホストのCPU負担を軽減します。

10x the Performance of Gigabit Ethernet

Sonnetソリューションは、低レイテンシ、広帯域幅、そして低いCPUオーバーヘッド値が必要とされる環境に最適なソリューションを提供します。ステートレス オフロードにより、スループットのパフォーマンス向上、ホストのCPU負担軽減、そして大容量ファイルの転送時や高負荷のかかる入出力の際のコンピュータのパフォーマンスを改善します。



主な特長

10GbE 接続性能—RJ45 10 ギガビットイーサネットポートをThunderbolt 2あるいはThunderbolt搭載コンピュータに増設

優れた経済性—10GbE環境への接続に、廉価CAT 6 (55m)かCAT 6A (100m)ケーブルを使用できます

Mac、WindowsのThunderboltに対応—OS混在環境にてお使いいただけます

小型、静音設計—美しいアルミニウム製ハウジングと長静音ファンが内部部品を効果的に冷却、雑音に厳しい環境にて使用できます。小型のため設置に場所をとりません

容易なセットアップと設定—ドライバをインストールするだけ、OS X、macOSのコントロールパネルのネットワーク設定、Windowsのデバイスマネージャから設定を行えます

リンクアグリゲーション (teaming) 機能—1基での接続時と比べて持続的なスループットが増大

透過的なフェイルオーバーをサポート—万が一、ケーブルのうち1本で断線や不具合が発生した場合にもコンピュータの接続が保たれます

2基のThunderbolt 2ポート装備—20Gbps Thunderbolt 2技術のコンピュータ使用時に最大パフォーマンスを提供、10Gbps Thunderbolt技術搭載コンピュータおよびデバイスとの互換性があります。6台までのデイジーチェーン接続が可能

Thunderbolt Cable & ThunderLok Included—Includes 0.5-meter Thunderbolt cable and ThunderLok Thunderbolt connector retainer clip to secure cable against accidental disconnections

Shadow

20Gbps Thunderbolt 2 Interface

The Twin10G features a dual-port 20Gbps Thunderbolt 2 interface that offers ample bandwidth to support the adapter’s high performance, supports daisy-chaining of up to five additional Thunderbolt peripheral devices to a single port on your computer, and includes support for connecting a 4K video monitor. The Twin10G is also compatible with older Mac computers with 10Gbps Thunderbolt.

Thunderbolt Cable and ThunderLok Included

The Twin10G adapter includes a 0.5-meter Thunderbolt cable to connect to your computer, and a Sonnet ThunderLok Thunderbolt connector retainer clip(2) to secure the cable to the adapter. The ThunderLok helps prevent accidental cable disconnects that can lead to data loss, securing the Thunderbolt cable to the adapter. ThunderLok is easy to install and use—just slide it over one of the cable’s connectors, plug in the connector, and then secure it to the adapter by turning a thumbscrew. Because the clip doesn’t attach to the connector, it remains on the cable and won’t get lost when not in use.

Sonnet 10 ギガビットイーサネット PCIe カード & Thunderbolt アダプタ


Product
Interface(s)
10G Support
5G/2.5G Support†
Controller
macOS§
Windows
Linux,
FreeBSD
RJ45 Port
CAT 6A (100m)
CAT 6 (55m)
CAT 5e (100m)
Aquantia AQC107S
macOS 10.13.6+
Windows 10, 8, 7;
Server 2016, 2012
Linux
2x RJ45 Ports CAT 6A (100m)
CAT 6 (55m)
CAT 5e (100m)‡ Intel x550 macOS 10.8.5+ Windows 10, 8, 7;
Server 2016, 2012,
2008 R2
(64-bit)
Linux, FreeBSD
2x SFP+ Sockets* LC, Optical
CAT 6A (30m)
  Intel 82599 macOS 10.8.5+ Windows 10, 8, 7;
Server 2016, 2012,
2008 R2
(64-bit)
Linux, FreeBSD
2x RJ45 Ports CAT 6A (100m)
CAT 6 (55m)
  Intel x540 macOS 10.8.5+ Windows 10
(64-bit)

2x SFP+ Sockets* LC, Optical
CAT 6A (30m)
  Intel 82599 macOS 10.8.5+ Windows 10
(64-bit)

RJ45 Port CAT 6A (100m)
CAT 6 (55m)
CAT 5e (100m) Aquantia AQC107S macOS 10.13.6+ Windows 10
(64-bit)

2x RJ45 Ports CAT 6A (100m)
CAT 6 (55m)
  Intel x550 macOS 10.12.6+ Windows 10
(64-bit)

2x SFP+ Sockets* LC, Optical
CAT 6A (30m)
  Intel 82599 macOS 10.12.6+ Windows 10
(64-bit)

* 10GBASE-SR、10GBASE-LR、10GBASE-T SFP+トランシーバまたはSFP+ケーブルが必要、別売。
† 5Gb/s and 2.5Gb/s speeds supported when used with NBASE-T compatible (multi-Gigabit) switches.
‡ Intel x550はWindowsとLinuxにおいて、NBASE-Tのみサポートします。ファームウエアのアップデートが必要な場合があります。
§ ここに列挙されている製品は全てmacOS Mojaveと互換性があります。SonnetはSMB プロトコルを使用して接続時にmacOS 10.13.4+の使用を推奨します。


脚注は技術情報タブに記載
製品型番
TWIN10G-TB2 Twin10G:Thunderbolt 2―2基の10 ギガビットイーサネットアダプタ
ハードウエア
製品保証 2年間
Form Factor Thunderbolt adapter

外部コネクタ

  • Thunderbolt 2 – 2基
  • RJ45 – 2基
  • 12V 電源
10GbE Controller Intel X550
Network Support

10GBASE-T
• 100 meters using CAT-6A cabling
• 55 meters using CAT-6 cabling

5GBASE-T(1), 2.5GBASE-T(1), 100BASE-T
• 100 meters using CAT 5E, CAT 6, or
CAT 6A cabling

Link Aggregation
(Teaming)
Supported(2)
パケット 最大パケットサイズ: 15872 bytes (ジャンボフレーム)
Advanced Features
  • Flow control support
  • Message Signaled Interrupts (MSI)
  • RSS (Receive-Side Scaling)
  • Interrupt coalescing
  • Multicast filtering
  • 64-bit address support for systems using more than 4GB of physical memory
  • Wake-on-LAN not supported
ステートレスオフロード機能
  • TCP、UDP、IPv4のチェックサム オフロードと送受信
  • TSO (TCP Segmentation Offload、別名Large Send Offload)
  • LRO (Large Receive Offload)
パワーサプライ ユニバーサル60W、100-240V AC、50-60 Hz
稼働中温度 0℃〜35℃
寸法 (WxDxH)

12.5 x 16 x 6.8 cm

重量 (パワーサプライ含む) 1.34 kg
RoHS準拠 準拠
製品と付属品
  • Twin10G Thunderbolt 2 Edition:Thunderbolt 2―2基の10BASE-T 10 ギガビットイーサネットアダプタ
  • 0.5m長 Thunderboltケーブル
  • ThunderLok Thunderbolt connector retainer clip(3)
  • ユニバーサルパワーアダプタ
  • パワーコード
  • マニュアル

製品の仕様は予告なく変更されることが有ります。

white space









Mac互換性

Thunderbolt或いはThunderbolt 2ポートが搭載されたMac

Apple Thunderbolt 3 (USB-C) to Thunderbolt 2 Adapter が接続されたThunderbolt 3ポート搭載Mac

OS X 10.8.5+

macOS Mojaveに対応

Windows互換性

Thunderbolt 2ポートが搭載されたWindows

64-bit editionsのWindows 10、8、7

テクニカルノート

  1. Intel x550 supports NBASE-T only under Windows and Linux. A firmware update may be required.
  2. Switch/router must support link aggregation (teaming) and ports must be configured for link aggregation. Windows 10 teaming requires Creator's update, version 1703 or greater.
  3. ThunderLok compatible with all copper Thunderbolt cables. Not compatible with optical Thunderbolt cables.



Mac LogoWindows LogoroHS Logo



Twin10G アクセサリ 製品型番 説明
Thunderbolt Cable Thunderbolt ケーブル TCB-TB-05M 0.5m長 Thunderbolt ケーブル
Thunderbolt Cable Thunderbolt ケーブル TCB-TB-1M 1m長 Thunderbolt ケーブル
Twin10G Mounting Kit Twin10G Mounting Kit RACK-PRO-10G-KT Twin10G 10 ギガビットイーサネット Thunderbolt 2アダプタをRackMac Pro内部に安全に固定するためのマウント用キット
